От правильности возведения армокаркаса зависит склонность фундамента к деформации. Ведь именно металлическая часть основания обеспечивает устойчивость бетона к излому и растяжению, а также способствует равномерному распределению нагрузок на несущий элемент.
Давайте разберемся, как подобрать арматуру и другие расходники, какие бывают каркасы для фундамента, чем и как вязать конструкцию, каких правил нужно придерживаться, чтобы построить надежное основание.
Расходники для армокаркаса
Конструкцию для несущего основания вяжут из гладких и рифленых прутьев длиной 11,7 м или 5,85 м. Узлы армокаркаса соединяют под прямым углом с помощью сварки, вязальной проволоки или хомутов из пластика.
Сварной способ крепежа в малоэтажном строительстве применяют с большой осторожностью из-за риска потери прочности стали в местах фиксации. При усадке основания и в процессе эксплуатации такие соединения могут не выдержать нагрузку. Тогда основание растрескается и разрушится.
Если же вы остановились на жестком способе сборки армокаркаса, используйте пруток из сплавов, которые пригодны для сварки. Такие стержни маркируются буквой С.
Хомуты из пластика стоят дороже проволоки. Благодаря застежкам-фиксаторам, они упрощают процесс монтажа. По прочности изделия не уступают проволоке, но есть нюансы:
при жаре на строительной площадке хомуты растягиваются;
не всякие стяжки из пластика выдерживают мороз.
Стойкие к отрицательным температурам хомуты делают на основе полиамида 6.6. Они не трескаются и не ломаются зимой.
Особенности выбора расходных материалов
Вид, диаметр арматуры, количество и расположение хлыстов определяют с учетом расчетной нагрузки дома на основание, несущей способности грунта, геологических особенностей конкретного региона. От правильности выбора расходных материалов зависит надежность бетонного сооружения.
При расчетах арматуры нужно ориентироваться на строительные регламенты и нормативы:
СП 22.13330.2016 — правила проектирования оснований;
СП 63.13330.2018 — расчеты ж/б и бетонных конструкций;
СП 52-101-2003 — рекомендации по проектированию сооружений с арматурой без предварительного напряжения.
Правила помогают построить надежный фундамент, который выдержит нагрузки. Например, они определяют, что минимальная площадь продольной стали должна равняться 0,1% от общего поперечного сечения ж/б ленты фундамента. Это значит, что для основания высотой 120 см и шириной 30 см, общей площадью 120 х 30 = 3600 м2 нужна арматура с минимальной площадью поперечного сечения у 3600 см²/1000 = 3,6 м2.
В общем, для вязки армокаркаса нужно знать монтажную схему конструкции, иметь представление о необходимом размере, количестве и типе прутков.Также нужно учитывать, какой длины хлысты можно завезти на участок: пройдет ли по дороге грузовой тягач или придется заказывать газель.
Нельзя использовать более тонкие стержни, чем те, что получены расчетами и предусмотрены строительными требованиями. Экономия на металле увеличивает риски покрытия несущего основания силовыми трещинами. Исправление таких ошибок доставляет немало хлопот.
При возведении многоэтажек, частных домов и хозяйственных построек используют стержни Ø 8–22 мм. Диаметр стали определяется индивидуально.
Чем тяжелее стройматериал для дома, выше этажность объекта и нагрузки от грунта, тем толще потребуется пруток. А схема расположения и крепления стержней зависит от типа фундамента.
Кроме арматуры, важно правильно подобрать вязальную проволоку для фиксации узлов. Слишком тонкая быстро рвется, не давая хорошо затянуть соединение. Толстая 2,4–3 мм тяжело гнется, монтаж каркаса с ее помощью отнимает много сил и дает большую нагрузку на суставы. Оптимальный вариант — сталь Ø 1,2–1,4 мм.
Инструменты для вязания арматуры
Для монтажа каркаса нужен инструмент. Вы можете выбрать тот, что проще для вас и по карману.
Плоскогубцы
Для быстрой работы с монтажным инструментом нужна сноровка. У непрофессионалов сборка каркаса с помощью плоскогубцев идет тяжело, по времени получается долго и устают руки.
Вязальный пистолет
Специальный пистолет на аккумуляторе для вязки арматуры облегчает задачу. С ним собирать каркас проще всего. Но для частного строительства инструмент стоит дорого.
Кроме этого, не все модели хорошо затягивают узлы. Иногда проволока путается и неправильно наматывается. Также с прибором трудно работать в узких местах. И нужно покупать недешевую проволоку в катушках, простая не подойдет, если вы не хотите сломать пистолет.
Изготовители предусмотрели защиту устройств от некачественных расходников. Опытные мастера советуют даже не пытаться заправлять их простой катанкой. Она «грязная» и не настолько хорошо отожженная. После ее использования сервисный центр не будет ремонтировать инструмент по гарантии.
Применение пистолета оправдано на больших объемах строительства и плитных фундаментах. Чтобы не покупать устройство, его можно арендовать.
Крючки
Строители чаще используют для вязки каркаса крючки. Они недорого стоят в магазине. При желании их можно сделать самостоятельно за 5–10 минут:
согнуть пассатижами гвоздь длиной 150 мм;
разобрать старый малярный валик;
согнуть электрод Ø 3–4 мм или гладкую арматуру 8 мм.
Преимущество покупного крючка — свободное вращение прутка в рукоятке, что значительно облегчает вязку каркаса.
Конструкция армокаркасов в зависимости от типа фундамента
Плитный фундамент изготавливают из сплошного горизонтального армокаркаса с одинаковым размером ячеек. Конструкцию вяжут из прутьев с периодическим профилем.
При проектной толщине плиты до 150 мм достаточно одного слоя арматуры для создания надежного основания. Если фундамент высотой более 150 мм, потребуются две сетки. Их укладывают одну над другой и соединяют стойками.
Ленточный фундамент обычно возводят на грунтах с хорошей несущей способностью, когда нужно построить дом или дачу с подвалом.

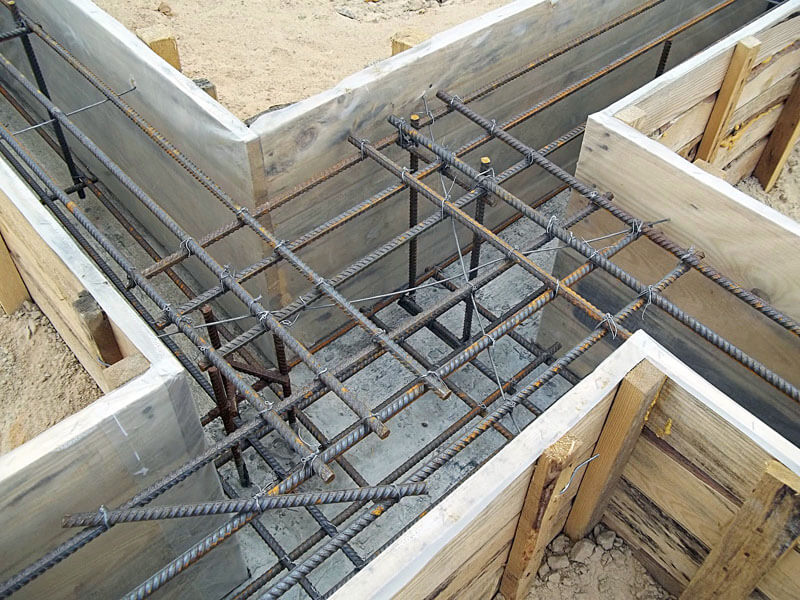

Армокаркас собирают из прямоугольных блоков. При этом поперечины могут быть гладкими или рифлеными, а продольные и вертикальные элементы только с периодическим профилем. Прутки с неравномерным рельефом имеют лучшее сцепление с бетоном.
Свайный фундамент представляет собой версию мелкозаглубленного ленточного основания, которое устанавливается на сваи. Он часто используется на сильно пучинистых почвах и на участках с высоким уровнем залегания грунтовых вод.
Арматуру используют для возведения замкнутого ростверка, объединяющего оголовки свай и распределяющего нагрузки от строения.
Продольное армирование в ростверке делают из рифленых прутков, поперечные и вертикальные элементы возводят из гладких стержней.
Расчет количества арматуры
При определении количества прутков нужно ориентироваться на монтажную схему армокаркаса и учитывать следующие значения:
периметр фундамента;
высота и ширина основания — от этого значения зависит количество продольных линий и горизонтальных сеток арматуры;
шаг расположения вертикальных нитей (или размер ячеек);
длина нахлеста — определяется по диаметру арматуры: значение должно равняться 40 диаметрам прутка.
Самостоятельно рассчитать количество металла с учетом множества строительных правил сложно. Поэтому мы советуем прибегать к услугам профессионалов или использовать онлайн-калькулятор. Он выдаст значение в метрах.
У нас можно купить арматуру метражом, а другие продавцы нередко отпускают сталь тоннами. При заказе металла у них для расчета веса стали придется использовать таблицу из ГОСТ 5781-82 или специальные онлайн-калькуляторы в интернете.
Расчет количества проволоки
Если мы знаем количество узлов в каркасе, то может определить расход проволоки. К примеру, в конструкции будет 651 вертикальная стойка. Для каждой из них нужен отрезок проволоки длиной 0,3 м.
На две сетки ленточного фундамента нам потребуется: 651 х 0,3 х 2 = 390,6 м.
На случай порчи проволоки сделаем запас и округлим итоговое значение до 400 м.
Как с помощью проволоки вязать арматуру
Проволоку нужно нарезать на отрезки длиной 30 см, затем каждый из них согнуть пополам, а арматуру уложить внахлест по схеме.
Вязка горизонтального слоя
Заведите проволоку за узел арматуры.
Зацепите петлю крючком.
Загните петлю к другим концам проволоки с помощью крючка. Не оставляйте много проволоки со стороны петли. Потяните за два конца так, чтобы петля немного натянулась.
Заведите концы проволоки за крючок.
Соедините концы проволоки с петлей, закручивая крючок по часовой стрелке.
Прокрутите крючок по часовой стрелке. Количество оборотов может быть разным. Важно, не допустить сильного перетягивания металла или слишком слабой затяжки.
Теперь можно вынимать крючок. Узел готов.
Вязка металла требует осторожности. При монтаже каркаса легко перекрутить проволоку до состояния, когда она лопнет.
Вертикальная вязка
Подготовьте кусочки проволоки длиной 30 см. Согните каждый из них пополам таким образом, чтобы с одной стороны на месте сгиба получилась петля.
Заведите петлю за левую сторону горизонтального стержня арматуры.
Заведите крючок за правую сторону горизонтальной арматуры.
Зацепите крючком петлю таким образом, чтобы за ней оказался вертикальный пруток арматуры.
Протяните оба конца петли вниз.
Зацепите крючком концы с лицевой стороны узла.
Накрутите конец проволоки без петли на крючок. Сделайте один оборот.
Теперь затяните узел, прокручивая крючок по часовой стрелке.
Должно получится такое соединение.
Теперь вытащите крючок.
Аналогичным способом вяжут металл пассатижами и шуруповертом. Не советуем без помощи опытных коллег первый раз монтировать каркас шуруповертом. При использовании инструмента велик риск перетянуть петлю слишком сильно и сломать проволоку.
Как сделать надежный армокаркас
Соблюдайте 5 правил при вязке арматурного каркаса, чтобы получить надежное несущее основание:
Металл не должен касаться опалубки и края бетона, иначе он останется без защиты от воды, кислорода и других внешних воздействий. Армокаркас должен быть утоплен в раствор на глубину минимум 5–7 см.
Не используйте для сборки армокаркасов использованную ранее арматуру.
Не допускайте попадания на сталь маслянистых соединений, они ухудшают адгезию металла с бетоном.
Сначала устанавливайте каркас, а потом заливайте в него раствор. Не делайте наоборот. Укладка стальной конструкции в жидкий бетон приводит к образованию пустот. Тогда армокаркас не будет иметь достаточной прочности, чтобы выдержать нагрузки.
Делайте стандартный шаг между узлами соединений 0,25–0,30 м. Для усиления надежности конструкции его можно сократить вплоть до 0,1 м, но не меньше. В более мелкие ячейки плохо проходит бетонный раствор. Могут образоваться пустоты, которые приведут к разрушению фундамента.
