Основной элемент здания - фундамент, который поддерживает и распределяет нагрузку на всю площадь основания. При строительстве зданий применяются различные виды фундаментов, включая ленточные, столбчатые, свайные, плитные и комбинированные.
Тип фундамента выбирается в зависимости от грунтовых условий, характеристик здания и его нагрузки, а также сейсмической активности региона.
Фундаменты располагаются ниже глубины промерзания грунта, чтобы избежать повреждений от промерзания и оттаивания грунта, к которым приводит разрушение как самого фундамента, так и всего здания.
Фундаменты подвержены различным типам нагрузки, таким как собственный вес здания, сдвиг грунта и его морозное пучение. В результате различные части фундамента подвергаются одновременно сжатию и растяжению.
На фундамент действуют следующие виды нагрузок: сжатие (от собственного веса здания), разрыв (из-за морозного пучения грунта, который неравномерно сжимает стенки и стремится их поднять) и излом/сдвиг (при замерзании грунта горизонтальные движения, а летом - перемещения водонасыщенных или слабых грунтов).
Бетон - непластичный материал, который разрушается при растяжении и скручивании. Чтобы избежать появления трещин в фундаменте, необходимо его армирование.
Армирование фундамента позволяет равномерно распределить нагрузку по всему зданию, предотвратить появление трещин и изломов, повысить его прочность, устойчивость к температурным изменениям и различным видам нагрузок.
Для армирования фундамента используют специальную арматуру, состоящую из рифленой стальной или композитной арматуры.
Строительная арматура - это стержни определенного диаметра из металла или композитных материалов с гладкой или рифленой поверхностью. Они монтируются в железобетонные конструкции для переноса, распределения и компенсации различных видов нагрузок, таких как растяжение и изгиб.
В зависимости от наличия рифлений на поверхности прутков, арматура может быть гладкой (класс А1) или рифленой (классы А3 / А4 / А5 / А6).
В процессе армирования используются различные типы арматуры, включая рабочую арматуру (для компенсации нагрузки на готовые железобетонные изделия), конструктивную или распределительную арматуру (для компенсации усадки, температурных воздействий), монтажную арматуру (для соединения рабочей и конструктивной) и анкерную арматуру (используется при изготовлении закладных деталей).
Арматура может быть расположена перпендикулярно или продольно в железобетонной конструкции для предотвращения появления наклонных или вертикальных трещин соответственно. Рабочая, конструктивная и монтажная арматура образуют арматурные каркасы и сетки.
Для выбора диаметра арматуры для фундамента следует придерживаться рекомендаций СНиП 52-01-2003 "Бетонные и железобетонные конструкции". Согласно стандарту, площадь поперечного сечения продольных элементов армирования должна составлять не менее 0,1% от площади поперечного сечения фундамента. Например, при площади фундамента в 300 000 мм2 (30 см x 100 см), необходимо использовать арматуру диаметром 8 мм (6 прутков) или 10 мм (4 прутка).
Учитывайте, что для больших фундаментов с длиной одной из сторон более 3 метров рекомендуется использовать арматуру диаметром 12 мм.
Аналогичным образом рассчитывается армирование для плитного и столбчатого фундаментов. При армировании плитного фундамента также необходимо учесть продольное сечение фундамента, а шаг монтажа арматуры для плитных фундаментов не должен превышать 20 см.

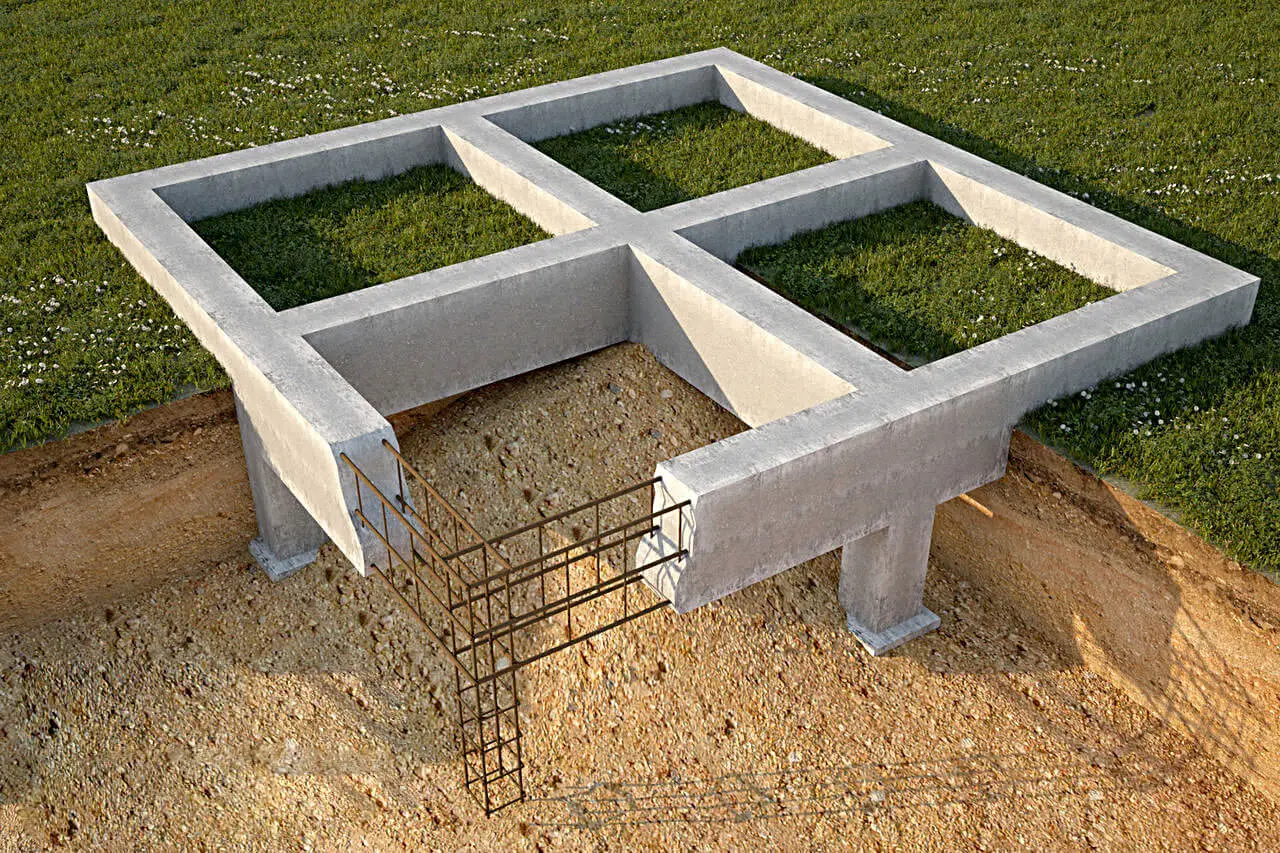

Арматурные каркасы используются для армирования столбчатых фундаментов. Они состоят из пространственных элементов.
Расчет количества прутков и диаметра арматуры для фундамента зависит от его размеров и требований к прочности. Рекомендуется консультироваться с профессионалами для точного определения этих параметров.
Как рассчитать количество прутков и диаметр арматуры для ленточного фундамента?
Для расчета количества прутков и диаметра арматуры для фундамента с площадью поперечного сечения 300 000 мм2 (30 см x 100 см) и коэффициентом 0,001, следуйте следующим шагам:
Умножьте площадь поперечного сечения фундамента на коэффициент: 300 000 мм2 x 0,001 = 300 мм2 или 3 см2.

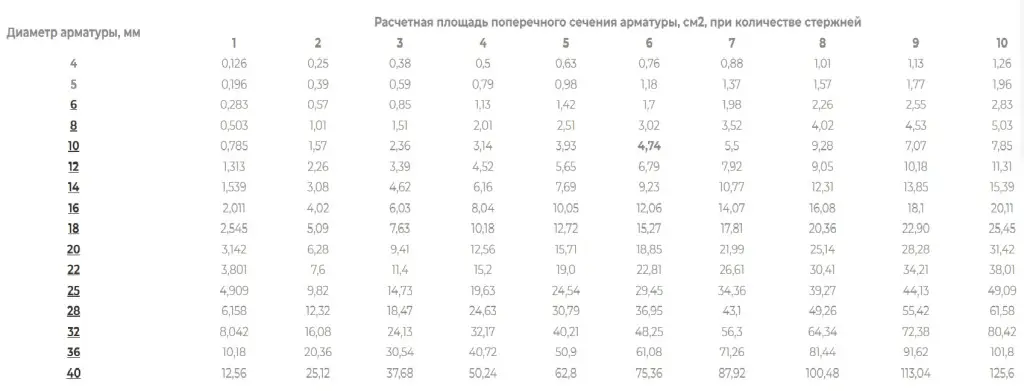

Из таблицы видно, что минимальное количество прутков рифленой арматуры для обеспечения надежности фундамента составляет 6 прутов диаметром 8 мм или 4 прута диаметром 10 мм.
Учитывайте, что для фундаментов с длиной одной из сторон более 3 метров, рекомендуется использовать арматуру диаметром 12 мм согласно пособию по проектированию "Армирование элементов монолитных железобетонных зданий".
Таким образом, для данного фундамента размером 30 см x 100 см рекомендуется использовать либо 6 прутов рифленой арматуры диаметром 8 мм, либо 4 прута рифленой арматуры диаметром 10 мм. Если длина фундамента одной из сторон превышает 3 метра, рекомендуется использовать арматуру диаметром 12 мм.
Как рассчитать количество прутков и диаметр арматуры для плитного фундамента?
Для расчета количества прутков и диаметра арматуры для плитного фундамента с площадью продольного сечения 2 400 000 мм2 (8000 мм x 300 мм) и коэффициентом 0,001, а также учитывая максимальный шаг монтажа стрежней арматуры в 20 см, следуйте следующим шагам:
Умножьте площадь продольного сечения фундамента на коэффициент: 2 400 000 мм2 x 0,001 = 2 400 мм2 или 24 см2.
Из таблицы видно, что минимальное количество прутков арматуры для обеспечения надежности фундамента составляет 6 прутов диаметром 8 мм или 4 прута диаметром 10 мм.
Учитывая длину одной из сторон фундамента более 3 метров, рекомендуется использовать арматуру диаметром 12 мм согласно пособию по проектированию "Армирование элементов монолитных железобетонных зданий".
Учтите максимальный шаг монтажа стрежней арматуры в 20 см. Расстояние между прутками должно быть не больше этого значения.
Таким образом, для данного плитного фундамента размером 6000 мм x 8000 мм x 300 мм рекомендуется использовать либо 6 прутов арматуры диаметром 8 мм, либо 4 прута арматуры диаметром 10 мм. Если длина одной из сторон фундамента превышает 3 метра, рекомендуется использовать арматуру диаметром 12 мм. Кроме того, не забудьте соблюдать максимальный шаг монтажа стрежней арматуры, который составляет 20 см.
