Армирование свайного фундамента
При строительстве фундаментов на буронабивных сваях важно соблюдать стандарты и нормы СНиП 2.02.03-85, СНиП 2.02.01-83 и СНиП 3.02.01-87. Это гарантирует высокую надежность и долговечность конструкции. Фундаменты на буронабивных сваях обладают рядом преимуществ, которые делают их предпочтительными в различных условиях.
Преимущества фундаментов на буронабивных сваях:
Высокая несущая способность: Буронабивные сваи способны выдерживать значительные нагрузки, что делает возможными прочные фундаменты даже на слабых грунтах, таких как песок, глина или торф.
Быстрый монтаж: Процесс установки фундамента на буронабивных сваях проводится оперативно, что сокращает время строительства.
Экономичность: Фундаменты на буронабивных сваях обходятся дешевле, чем аналогичные ленточные или плитные фундаменты.
Основные аспекты при монтаже фундаментов на буронабивных сваях:
Правильный расчет: Одной из главных сложностей является точный расчет глубины погружения, диаметра и количества свай. Это зависит от типа грунта, уровня грунтовых вод, нагрузок и глубины промерзания.
Геотехнические исследования: Предварительные геотехнические исследования необходимы для определения характеристик грунта и проведения точных расчетов.
Расчет фундамента: Расчет включает в себя выбор оптимальных параметров свай и их расположения для обеспечения необходимой надежности и несущей способности фундамента.
Армирование: Бетон обладает хорошей несущей способностью на сжатие, но слаб на разрыв и сдвиг. Поэтому фундаменты армируются стальной или композитной рифленой арматурой, чтобы предотвратить разрушение под воздействием нагрузок.

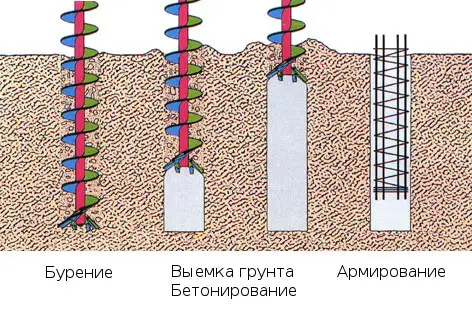

Опалубка: Для обеспечения надежного армирования используются несъемные опалубки, такие как цилиндры из рубероида, асбоцементные или полиэтиленовые трубы.
Монтаж арматурного каркаса: Поперечные хомуты из рифленой арматуры создают арматурный каркас, обеспечивая равномерное распределение нагрузок.
Укладка бетона: После установки арматурного каркаса пространство заполняется бетоном. Бетонируемая масса трамбуется для устранения пустот.
Затвердевание бетона: Бетону требуется время для набора достаточной прочности. Это может занять от нескольких недель до месяцев, в зависимости от условий окружающей среды и состава бетона.
Создание фундамента на буронабивных сваях – это ответственный и сложный процесс, требующий опыта в области геотехники и строительных расчетов. Для обеспечения безопасности и надежности рекомендуется проконсультироваться с опытным инженером и провести геотехнические исследования перед началом работ.
Определение диаметра и количества арматурных стержней для армирования свайных фундаментов: практические шаги
Правильный расчет диаметра и количества арматурных стержней для армирования свайного фундамента имеет ключевое значение для обеспечения его надежности и долговечности. В соответствии с действующими стандартами и нормативами, минимальный процент армирования свай составляет от 0,4% до 3%, в зависимости от ожидаемых нагрузок и крутящего момента. Перед тем как начать процесс армирования, необходимо провести тщательные расчеты, учитывая необходимые параметры и требования.
Пример 1
Начнем с армирования буронабивной сваи диаметром 30 см.
Рассчитаем площадь поперечного сечения сваи: S = π × r2, где π – примерно 3,14, а r – радиус сваи: r = 30 / 2 = 15 см.
Таким образом, S = 3,14 × 15 × 15 = 706,5 см2.
При минимальном проценте армирования 0,4%, площадь поперечного сечения арматуры составит: 706,5 см2 × 0,4% = 2,826 см2.
Согласно таблице, нам потребуется арматура диаметром 10 мм при использовании 4 стержней.
Пример 2
Рассмотрим случай армирования буронабивной сваи диаметром 50 см.
Вычислим площадь поперечного сечения сваи: S = π × r2, где π ≈ 3,14, а r – радиус сваи: r = 50 / 2 = 25 см.
Получим S = 3,14 × 25 × 25 = 1 962,5 см2.
При минимальном проценте армирования 3%, площадь поперечного сечения арматуры составит: 1 962,5 см2 × 3% = 58,875 см2.
Для достижения необходимого процента армирования согласно таблице, следует использовать 10 стержней диаметром 28 мм или 6 стержней диаметром 36 мм.
Пример 3
Рассмотрим армирование буронабивной сваи диаметром 50 см.
Площадь поперечного сечения сваи вычисляется также: S = π × r2, где π ≈ 3,14, а r – радиус сваи: r = 50 / 2 = 25 см.
Получим S = 3,14 × 25 × 25 = 1 962,5 см2.
При минимальном проценте армирования 0,4%, площадь поперечного сечения арматуры будет: 1 962,5 см2 × 0,4% = 7,85 см2.
Соответственно, для достижения необходимого процента армирования, выберем 6 стержней диаметром 14 мм или 4 стержня диаметром 16 мм согласно таблице.
Правильный расчет диаметра и количества арматурных стержней для свайных фундаментов является важным этапом проектирования, гарантирующим стабильность и надежность фундаментной конструкции. Тщательные вычисления и соответствие стандартам помогут обеспечить успешное выполнение строительных работ и долговечность создаваемого сооружения.
